MAQUINARIA

Crusher:

• Diseño de rodamientos de alta eficiencia.
• Ajuste de closed side setting (CSS) remoto en tablero de control.
• Ancho de cono: 40 pulg. / 3.33´
• Sistema de alivio TIR para intriturables.
• Sensor sónico de nivel de llenado de material.
• Freno de cono patentado.
• Ensamble de retención de revestimiento patentado.
• Forros de asiento de bronce en V reemplazables en campo.
• Balanceo de precisión permanente.
• Protección a los contrapesos internos.
• Revestimiento del tubo de la base del bastidor reemplazables
• Recirculación de aceite en frio (calefacción con refrigerante del motor).
• Elementos de trituración de aleación de manganeso.
• Faja transportadora debajo de trituradora:
• Faja transportadora de 36” de ancho.
• Correa de 3 etapas 330, Grado II.
• Rodillo completo, rodamientos de 45 grados.
• Acceso para mantenimiento en compuerta de tambor de cola.

Ficha Tecnica

Puntos Destacados

• Trituradora de cono montada en base con gran recorrido para alta capacidad de trituración y calidad superior del producto.
• Sistema de Alimentación Continua (CFS) para una carga óptima de la trituradora.
• Sistemas innovadores de protección contra sobrecarga para máxima disponibilidad de la máquina.
• D-DRIVE eficiente y potente: sistema de transmisión directa a diésel con ventilador dependiente de la carga.
• Concepto de control SPECTIVE simple e intuitivo.
• Opción de conexión con otras plantas KLEEMANN.

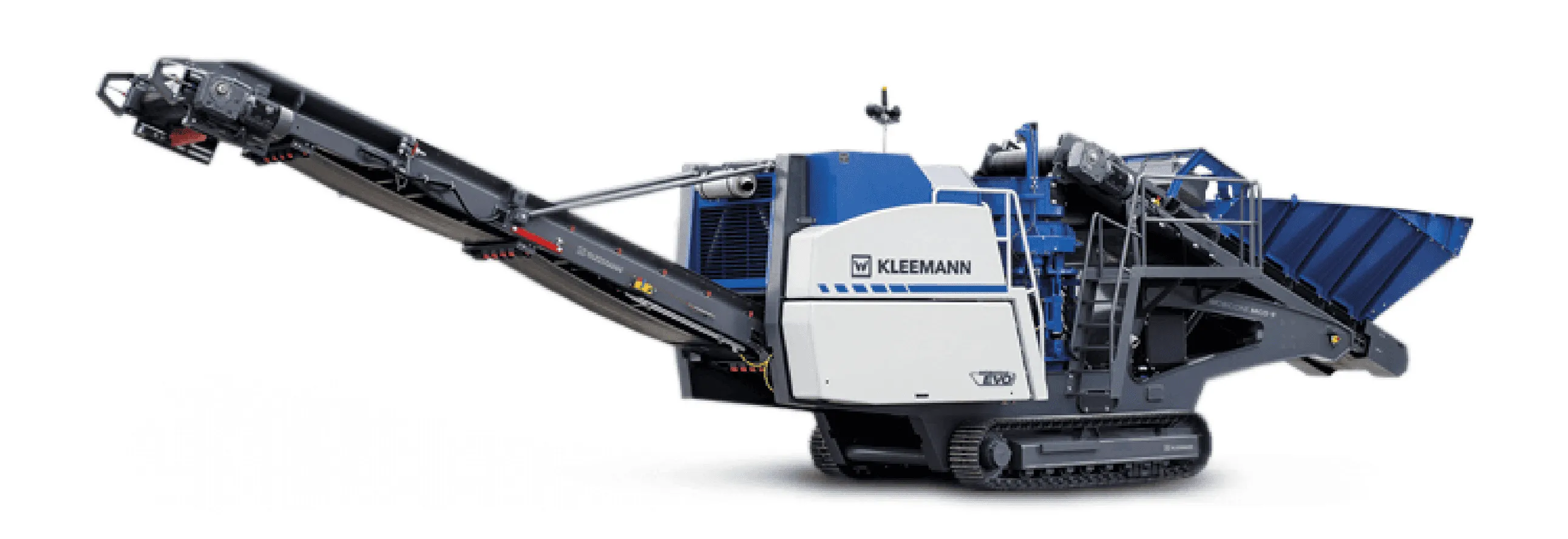

La MOBICONE MCO 90(i) EVO2 es un potente aliado en la trituración de piedra dura en la segunda y tercera etapa de trituración. Aunque se espera una calidad de producto superior de una trituradora de cono, la MCO 90(i) EVO2 también ofrece una alta producción. Con diferentes herramientas y sin necesidad de conversiones adicionales en la trituradora, cubre un rango de separación de 6 a 45 mm, lo que amplía aún más su gama de aplicaciones. La eficiencia óptima, la operación simple y los sistemas innovadores de protección contra sobrecarga son las características sobresalientes de la planta.

Características y Ventajas

• Prestigiosa tecnología de trituración Automax®
• Acepta alimentación limpia integral
• Excelente cubicidad de producto
• Altos niveles de reducción
• Control de nivel de la cámara de alimentación del cono para mantener la alimentación al máximo
• Ajuste hidráulico de la trituradora
• Protección contra sobrecarga del cono
• Chasis y bastidor de orugas para carga pesada
• Detector de metales
• Sistema de supresión de polvo
• Funcionamiento económico gracias al sistema de transmisión directa de bajo consumo
• Equipada con el sistema telemático
• Powerscreen Pulse

Opciones

• Cóncavos: extragrueso, medio-grueso, grueso, Autosand®
• Excéntrica de carrera corta
• Placas de extensión de la tolva de alimentación
• Báscula de cinta transportadora de producto
• Bomba eléctrica de carga de combustible
• Bomba hidráulica de agua
• Control remoto por radio
• Bomba de carga de urea

Aplicaciones

• Arena y grava
• Roca volada
• Piedra de río
• Residuos de construcción y demolición
• Residuos de fundición
• Metalíferos procesados
• Minerales procesados

Ficha Tecnica

Trituradora Montada en Orugas de Alta Resistencia

Características

• Mandíbula de una sola palanca de 1016 mm (40”) x 610 mm (24”).
• Motor Cat C6.6 de 225 hp T3.
• Motor Cat C7.1 de 225 hp T4.
• Orugas.
• Tolva integrada con plegado hidráulico.
• Cintas de almacenamiento integradas con plegado hidráulico.
• Chasis fabricado con placas en forma de viga I.
• Amplio espacio entre la descarga de la trituradora y la entrada de la cinta transportadora principal.
• Diseño de chasis abierto.

Dimensiones y Pesos

• Longitud – en operación: 13.64 m (44′ – 9″).
• Longitud – en transporte: 13.78 m (45′ – 2.6″).
• Ancho – en transporte: 2.5 m (8′ – 2.5″).
• Altura – en transporte: 3.2 m (10′ – 6″).
• Peso: 34,600 kg (76,280 lbs) (Con imán de sobrebanda, cinta lateral y deflector instalados).

Capacidades

• Capacidad del tanque de diésel: 446 L (117 gal EE.UU.).
• Capacidad del tanque hidráulico: 1200 L (317 gal EE.UU.).

Ficha Tecnica

Crusher:

• Diseño de rodamientos de alta eficiencia.
• Ajuste de closed side setting (CSS) remoto en tablero de control.
• Ancho de cono: 40 pulg. / 3.33´
• Sistema de alivio TIR para intriturables.
• Sensor sónico de nivel de llenado de material.
• Freno de cono patentado.
• Ensamble de retención de revestimiento patentado.
• Forros de asiento de bronce en V reemplazables en campo.
• Balanceo de precisión permanente.
• Protección a los contrapesos internos.
• Revestimiento del tubo de la base del bastidor reemplazables
• Recirculación de aceite en frio (calefacción con refrigerante del motor).
• Elementos de trituración de aleación de manganeso.
• Faja transportadora debajo de trituradora:
• Faja transportadora de 36” de ancho.
• Correa de 3 etapas 330, Grado II.
• Rodillo completo, rodamientos de 45 grados.
• Acceso para mantenimiento en compuerta de tambor de cola.

Ficha Tecnica

Puntos Destacados

• Trituradora de cono montada en base con gran recorrido para alta capacidad de trituración y calidad superior del producto.
• Sistema de Alimentación Continua (CFS) para una carga óptima de la trituradora.
• Sistemas innovadores de protección contra sobrecarga para máxima disponibilidad de la máquina.
• D-DRIVE eficiente y potente: sistema de transmisión directa a diésel con ventilador dependiente de la carga.
• Concepto de control SPECTIVE simple e intuitivo.
• Opción de conexión con otras plantas KLEEMANN.

La MOBICONE MCO 90(i) EVO2 es un potente aliado en la trituración de piedra dura en la segunda y tercera etapa de trituración. Aunque se espera una calidad de producto superior de una trituradora de cono, la MCO 90(i) EVO2 también ofrece una alta producción. Con diferentes herramientas y sin necesidad de conversiones adicionales en la trituradora, cubre un rango de separación de 6 a 45 mm, lo que amplía aún más su gama de aplicaciones. La eficiencia óptima, la operación simple y los sistemas innovadores de protección contra sobrecarga son las características sobresalientes de la planta.

Ficha Tecnica

Características y Ventajas

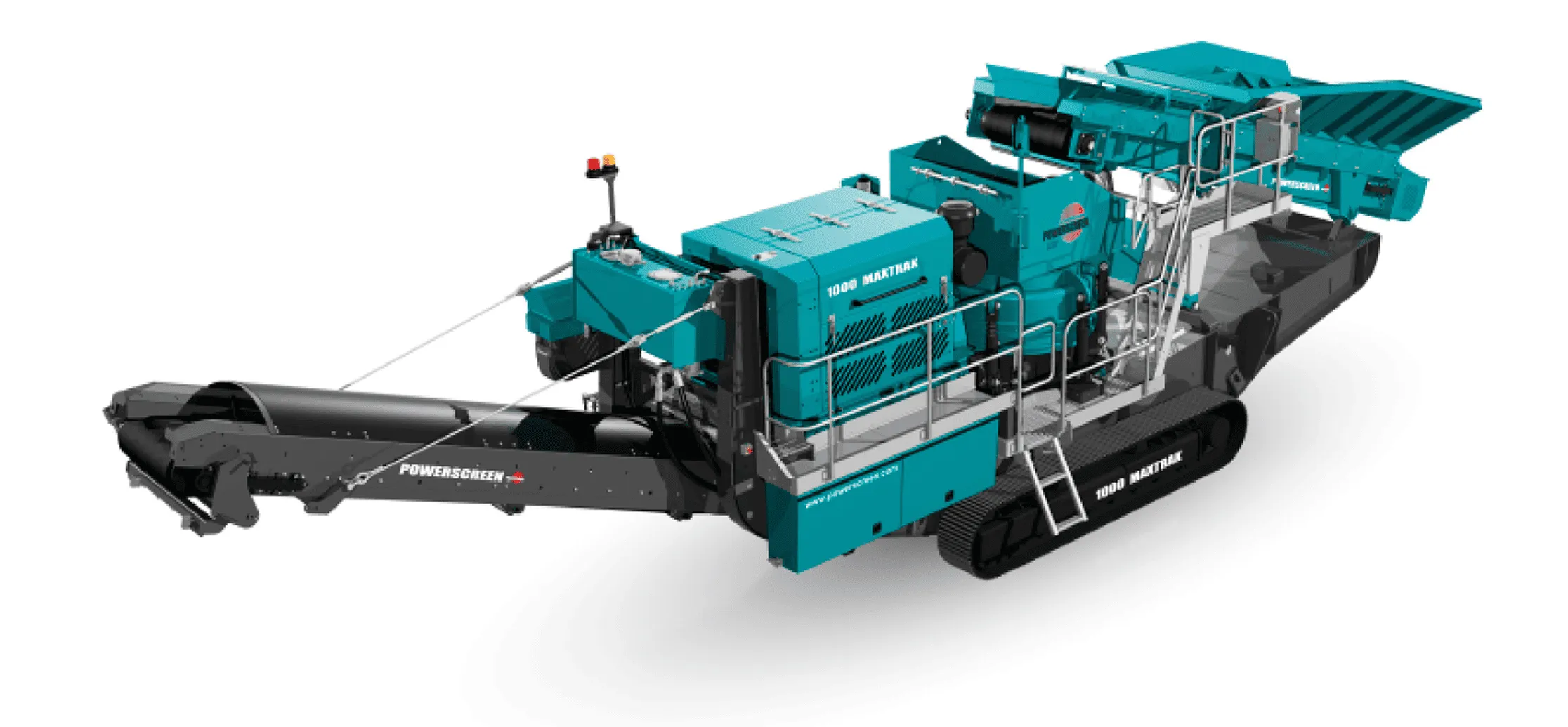

• Prestigiosa tecnología de trituración Automax®
• Acepta alimentación limpia integral
• Excelente cubicidad de producto
• Altos niveles de reducción
• Control de nivel de la cámara de alimentación del cono para mantener la alimentación al máximo
• Ajuste hidráulico de la trituradora
• Protección contra sobrecarga del cono
• Chasis y bastidor de orugas para carga pesada
• Detector de metales
• Sistema de supresión de polvo
• Funcionamiento económico gracias al sistema de transmisión directa de bajo consumo
• Equipada con el sistema telemático
• Powerscreen Pulse

Opciones

• Cóncavos: extragrueso, medio-grueso, grueso, Autosand®
• Excéntrica de carrera corta
• Placas de extensión de la tolva de alimentación
• Báscula de cinta transportadora de producto
• Bomba eléctrica de carga de combustible
• Bomba hidráulica de agua
• Control remoto por radio
• Bomba de carga de urea

Aplicaciones

• Arena y grava
• Roca volada
• Piedra de río
• Residuos de construcción y demolición
• Residuos de fundición
• Metalíferos procesados
• Minerales procesados

Ficha Tecnica

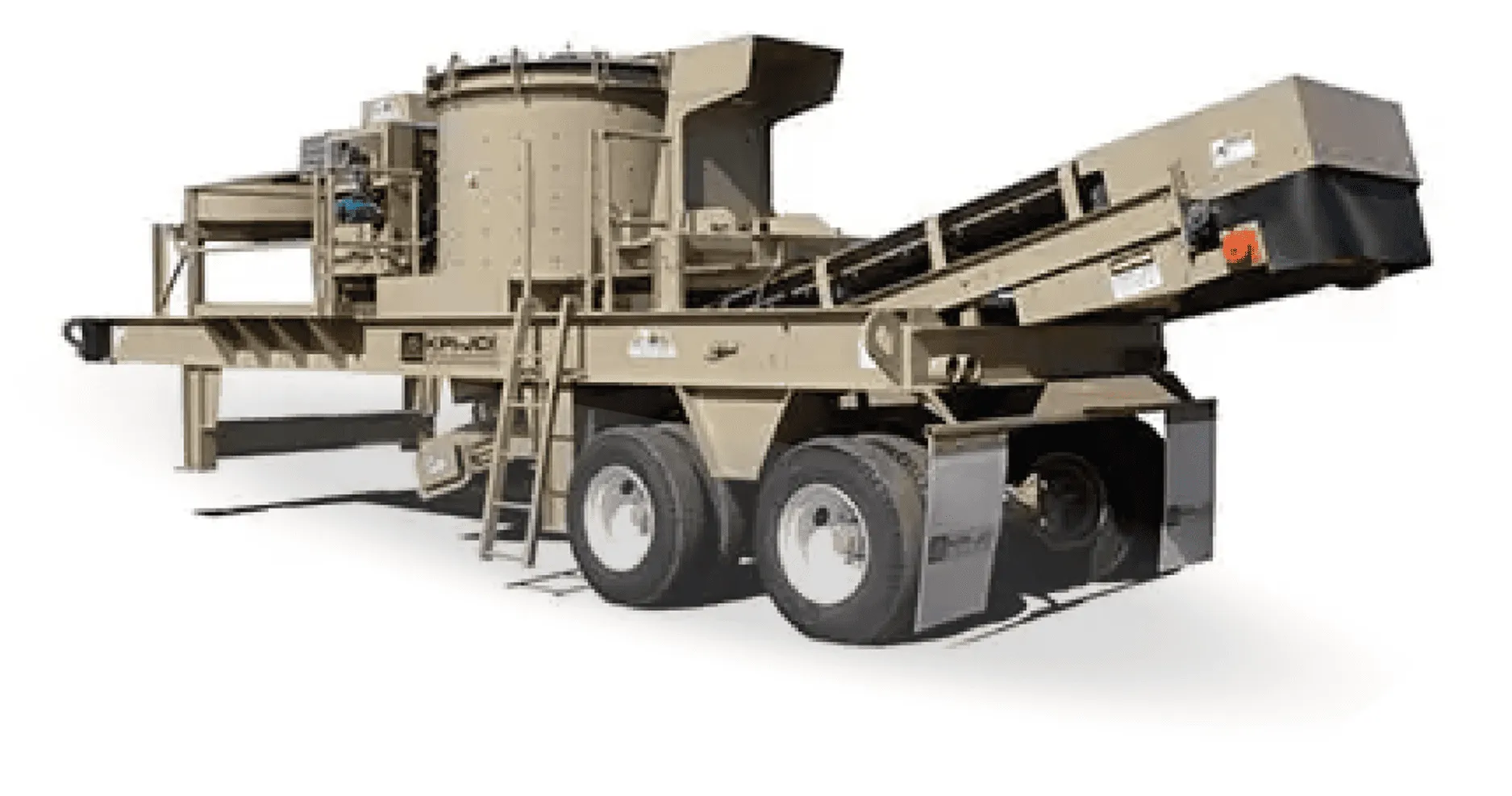

Marco principal y bañera

• Placa de acero fabricada
• Revestimientos atornillados
• Monitor de vibración

Mecanismo de alimentación

• Tolva de alimentación fabricada
• Tubo de alimentación ajustable externamente
• Tubo de alimentación reemplazable/reversible

Acelerador

• Rotor de 3 puertos con caída de carburos reemplazables
• 3, 4 o 5 mesas de zapatos
• Las mesas de rotor y zapatas son intercambiables.
• Revestimientos reemplazables atornillados

Área de impacto

• La plataforma de roca híbrida y el anillo de racimo son intercambiables
• Yunques reemplazables

Montaje del pedestal

• Vivienda fabricada con alivio de tensión.
• Rodamientos de rodillos cónicos de alta resistencia
• Eje de acero SAE 4150
• Volante masivo para montaje del acelerador.

Ficha Tecnica

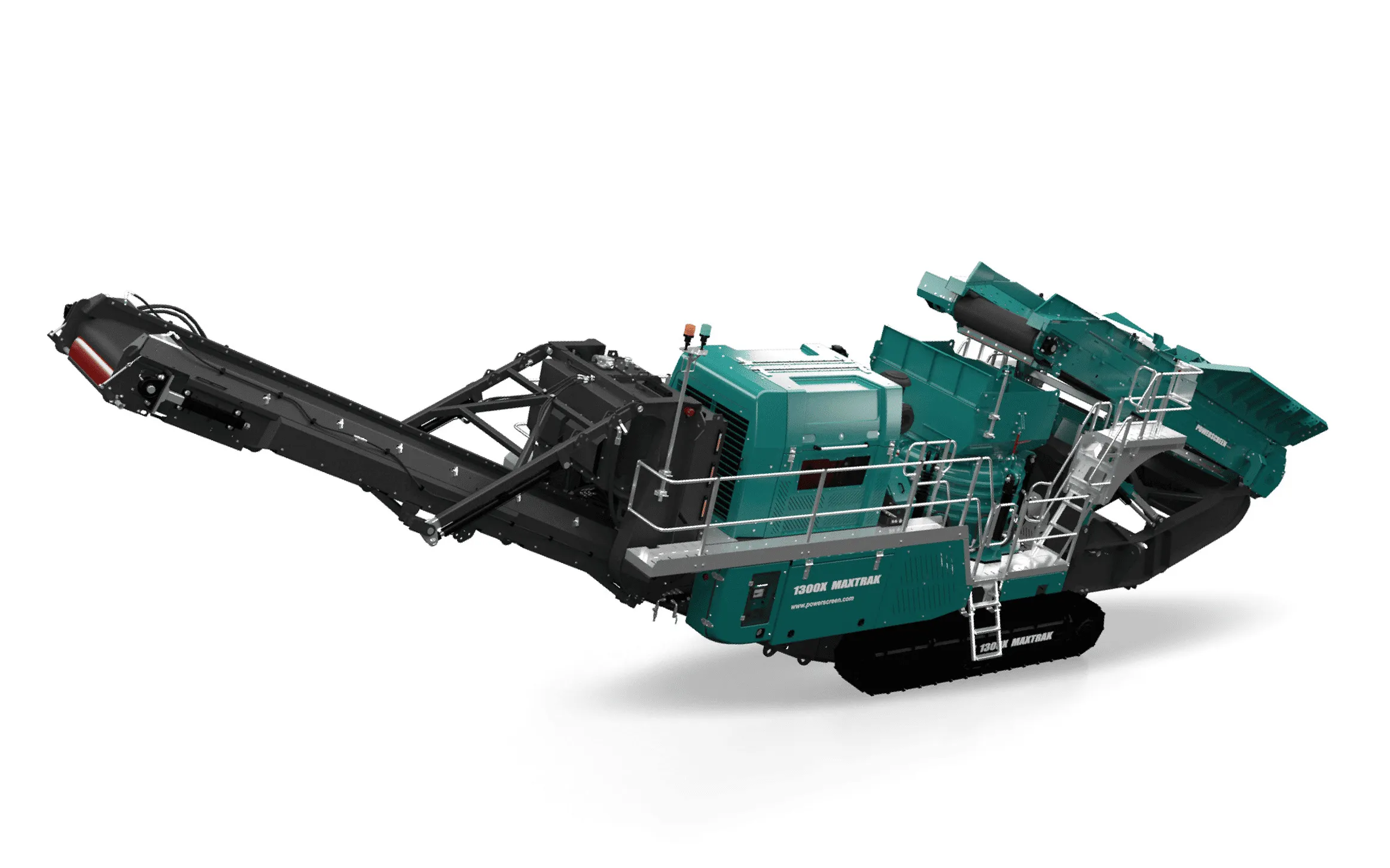

>Trituradora

• Trituradora de cono Automax® con diseño total de cojinetes de rodillos
• Tamaño (diámetro del cabezal): 1.300 mm (51”)
• Cóncavo estándar: medio-grueso
• Mín. CSS: 24 mm (1”)*
• Máx. CSS: 44 mm (1.75”)*
• Máx. tamaño de alimentación: 220 mm (8,5”)

Unidad motriz

• Tier 3/Fase 3A: CAT C13 ACERT de 328 kW (440 cv)
• Tier 4F/Fase 4: Scania DC13 84A de 331 kW (450 cv)
• Capacidad del depósito de combustible: 1.000 l (264 gal EE. UU.)

Transportador de producto

• Anchura: 1.000 mm (39”)
• Altura de descarga: 3,4 m (11’ 2”)
• Supresión de polvo

Potencial de salida

• Hasta 350 t/h (386 t EE. UU./h)*

Tolva

• Tolva de alimentación resistente al desgaste con barras de impacto
• Longitud: 3,5 m (11’ 4”)
• Anchura: 2,8 m (9’ 2”)
• Capacidad: 7 m3 (9,1 yd3)

Ficha Tecnica

• Características y Ventajas:
• Criba con mecanismo articulado hidráulico:
• Ofrece una mayor accesibilidad para cambiar las mallas y permite un aprovechamiento óptimo de la superficie de cribado con distintas inclinaciones de la criba.
• Criba de 4200×1524 mm (14′ x 5′) de acción agresiva: Cuenta con una capacidad de producción comparable a las de otros modelos de mayor tamaño de la competencia.
• Sistema de cuñas: Las cribas se pueden cambiar con mayor rapidez gracias a un sencillo sistema de cuñas.
• Cinta transportadora de alimentación de 1200 mm (48″): Permite la libre circulación de materiales en la cinta principal. Una placa repartidora garantiza un mayor aprovechamiento de la superficie de cribado, y la mayor anchura de las bandejas minimiza posibles fugas y acumulaciones de material.
• Apertura de la parrilla de 4267mm (14′): Permite utilizar palas excavadoras de mayor tamaño.
• Dimensiones y peso
• Longitud (transporte, todos los modelos) 17.16m (56-‘4″)
• Anchura (transporte, todos los modelos) 2.90m (9′-6″)
• Altura (transporte, orugas) 3.40m (11′-2″)
• Altura (transporte, ruedas) 3.68m (12′-1″)
• Peso (orugas) 36,000 kg (79,366 libras) (est.)
• Peso (ruedas) 31,000 kg (68,343 libras) (est.)
Ficha Tecnica

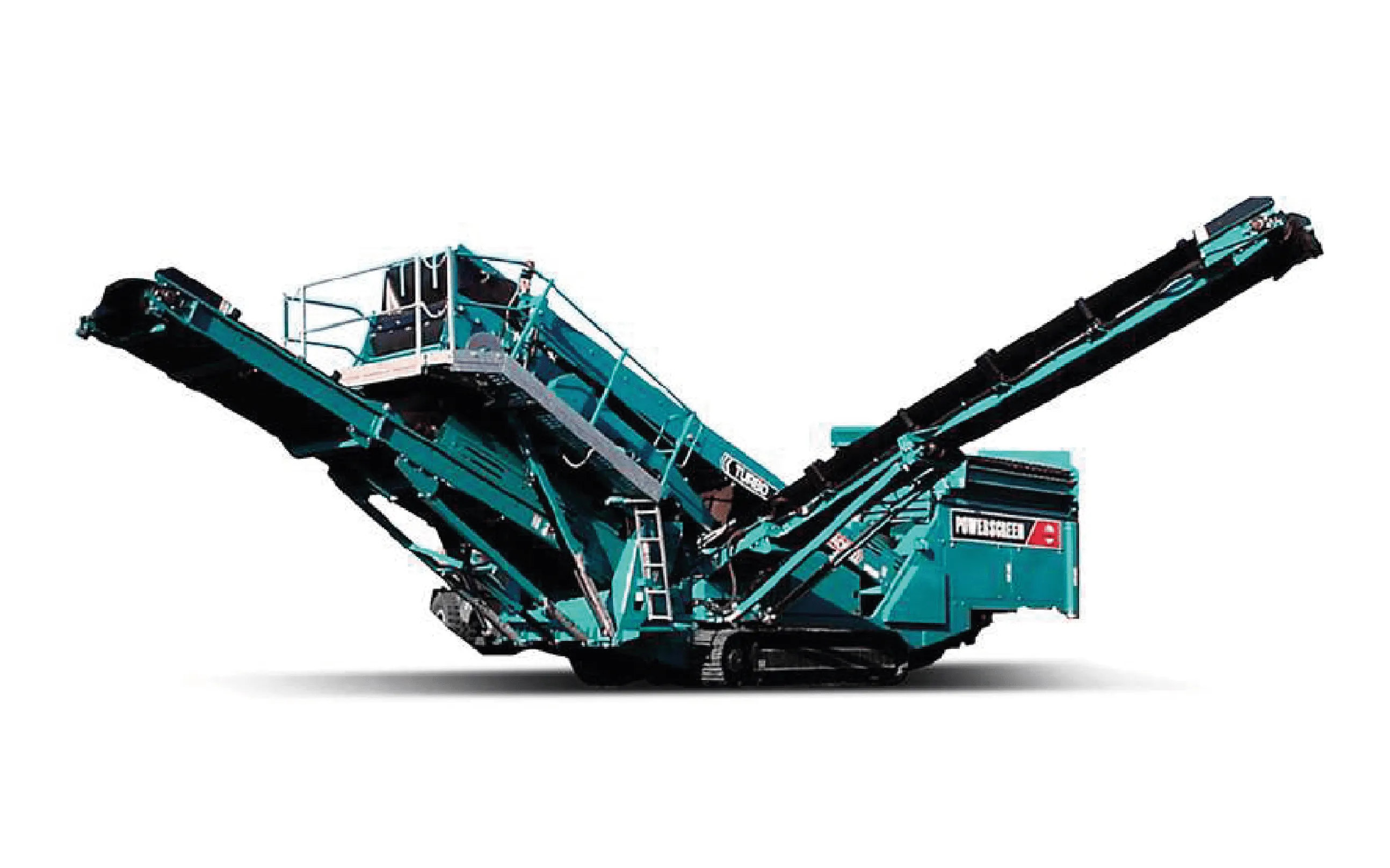

• Características y ventajas
• 2 o 3 pisos
• Rejilla de volteo operada por radiocontrol
• Cinta transportadora de alimentación integrada con velocidad variable y alta capacidad
• Caja de cribado con 2 cojinetes lubricados en aceite
• Cajas de cribado de eje único para carga pesada con velocidad, ángulo y amplitud de vibración ajustables
• Pasarela y escalera de acceso a la criba
• Transportadores plegables hidráulicamente con excelente capacidad de apilamiento
• Opciones
• Rejilla vibratoria de dos pisos
• Orugas operadas por radiocontrol
• Antirretroceso
• Unidad motriz bimodo (accionamiento electrohidráulico adicional)
• Preparación para bogie separable
• Bogie separable instalado Sistema de lubricación automática
• Supresión de polvo
• Tensado de la criba mediante cuñas de enganche rápido (pisos superior/intermedio)
• Transportador de transferencia de tamaño superior para biomasa y reciclaje (modelo de 3 pisos)
• Transportador de recirculación ampliado para el transporte (modelo de 3 pisos)
• Tensado hidráulico de la criba (piso inferior)
Ficha Tecnica

• Desempeño
• Perfil Bajo: Diseñada para simplemente bajar del remolque de transporte y comenzar el cribado. Diseño Compacto: Las máquinas de la serie Global Track son más delgadas y ligeras, lo que facilita su transporte.

• Facilidad de Uso
• Preparación Mínima del Sitio: Dedica tiempo a la producción en lugar de a la preparación del sitio.
• Portabilidad en el Sitio: La movilidad en el sitio permite una rápida reubicación según los requisitos de producción.

• Durabilidad
• Orugas de Alta Resistencia: Durabilidad extrema y movilidad.

• Seguridad
• Paneles de Control: Acceso fácil a todos los controles para la configuración y operación, además de paradas de emergencia.
• Tolva: La gran capacidad de 10 1/2 yardas cúbicas (8.03 m³) y la baja altura de alimentación de 11’3” (3430 mm) facilitan la carga continua.
• Cinta Transportadora Transversal de la Plataforma Superior: Cinta de descarga de 30” (650 mm) para alineación de transición.
• Criba: Disponible en 2 o 3 plataformas para proporcionar hasta cuatro tamaños de producto.

Ficha Tecnica

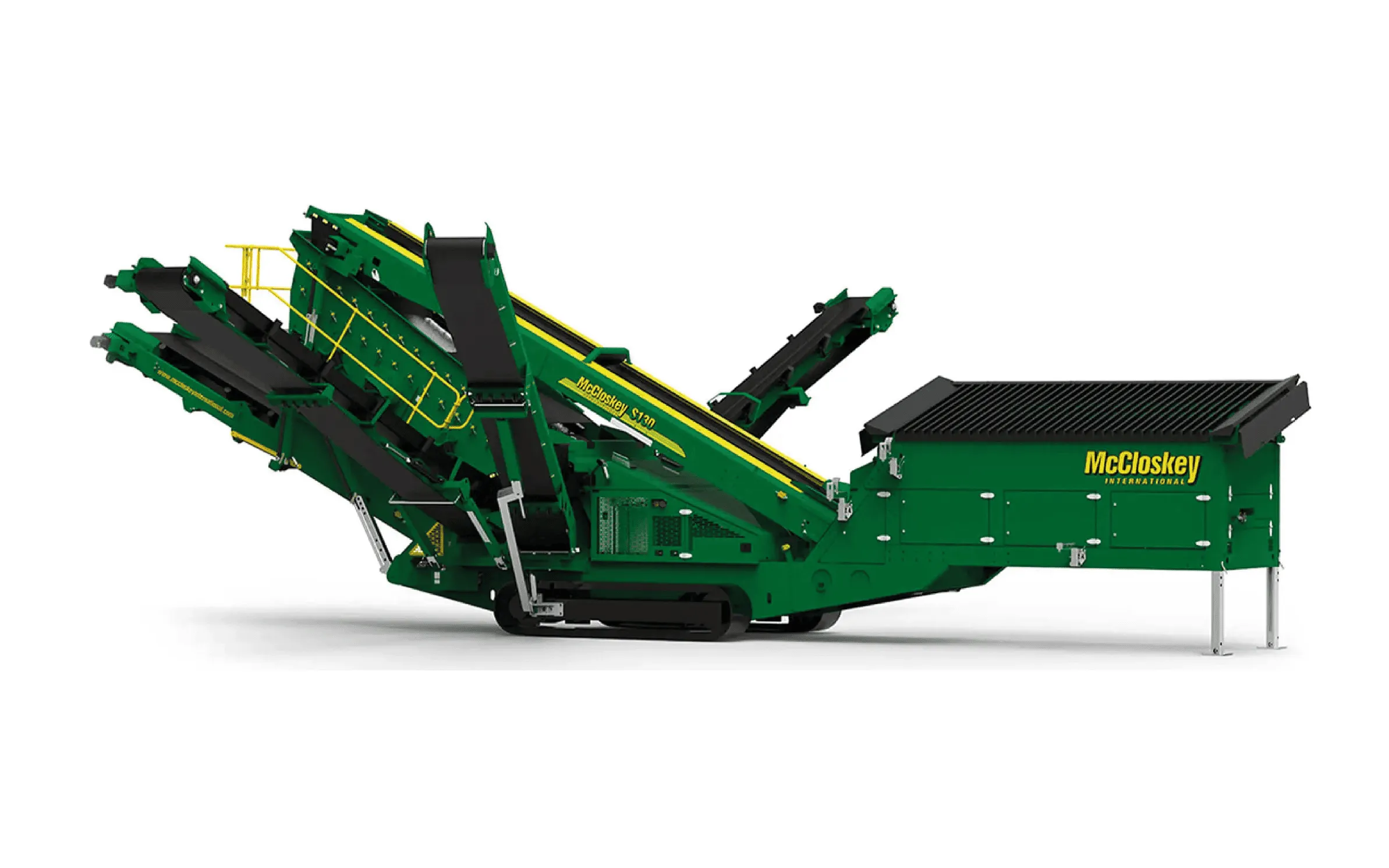

• Características:
• Caja de cribado de configuración modular con criba de piso superior de 4,8 x 1,5 m (16’ x 5’) y criba de piso inferior de 4,8 x 1,5 m (16’ x 5’).
• De forma predeterminada, cada transportador de descarga integrado se alimenta mediante un circuito hidráulico independiente.
• Ahora, el ancho estándar del transportador de finos es de 900 mm (36”).
• El perfil de plátano y el área aumentada del nuevo piso inferior maximiza el cribado de materiales finos.
• El extremo de descarga de la caja de cribado se puede elevar 500 mm hidráulicamente para facilitar el acceso de forma eficiente y sencilla a la hora de realizar labores de mantenimiento y recambio de materiales.
• Se incluyen transportadores laterales totalmente reversibles de forma predeterminada, que ofrecen una flexibilidad superior al cliente dependiendo de sus requisitos específicos.

Ficha Tecnica

• Perforadora con martillo en cabeza
• Nuevo sistema de cambio automático de varillas (arco) tipo cargador de rodillos
• Control de joystick eléctrico/hidráulico
• Potente perforadora de roca para una perforación optimizada
• Sistema de lubricación de la perforadora de roca
• Compresor de aire de un solo tornillo
• Compartimento del motor de fácil mantenimiento
• Potente oruga de escalada con garra larga

Ficha Tecnica

• Carga de vuelco articulada: 12.900 kg
• Capacidad de cazo: 3,5 m³
• Peso operativo: 17.400 kg
• Potencia neta: 140 kW / 191 CV

Ficha Tecnica

• Carga de vuelco articulada 12,430 kg
• Capacidad de cazo 3.4 m³
• Peso operativo 17,750 kg
• Potencia del motor 168 kW / 228 CV

Ficha Tecnica

• Motor: Cummins QSL9.3
• Potencia Nominal: 190 kW (255 hp / 258 ps) a 2,200 rpm
• Potencia Neta: 178 kW (239 hp / 242 ps) a 2,200 rpm
• Peso Operativo: 22,784 kg
• Tamaño Estándar de la Cuchara: 4.5 m³
• Fuerza de Arranque Estándar: 191 kN
• Altura de Descarga Estándar: 3,105 mm

Ficha Tecnica

• Motor: Cummins 6LTAA9.3
• Potencia Bruta: 162 kW (220 hp) a 2.200 rpm
• Potencia Neta: 149 kW (209 hp) a 2.200 rpm
• Peso Operativo: 17.250 kg
• Capacidad del balde estándar: 3.5 m3
• Fuerza de desprendimiento estándar: 172 kN
• Espacio de descarga estándar: 3.013 mm

Ficha Tecnica

• Generación: 8
• Motor: 220 kW/ 299 CV
• Nivel IIIA: No regulado solo para mercados específicos
• Peso operativo: 36.800 – 38.550 kg
• Capacidad cuchara: 1,00 – 3,00 m³

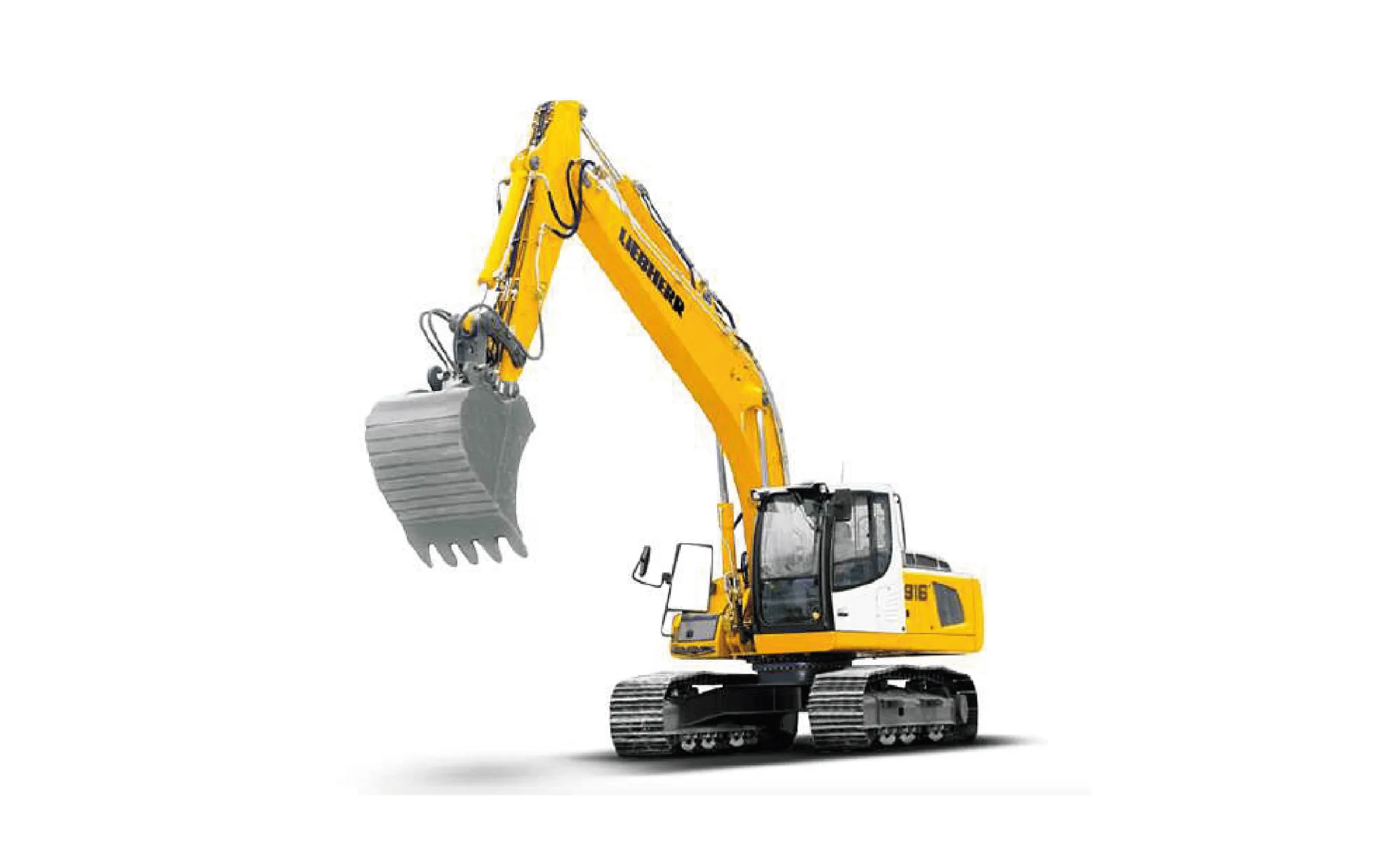

Ficha Tecnica

Peso de Funcionamiento: 33800 kg

Potencia Bruta: 276 HP @ 1900 rpm

Capacidad del Cucharón: 1,44 - 2,1m3

El mejor rendimiento de su clase

• Sistema CAPO avanzado
• Suma de flujo hidráulico
• Sistema de regeneración
• Excelentes fuerzas de excavación

Mejorada Eficiencia del Combustible

• Kit de ahorro de combustible
• Sistema electrohidráulico
• Sistema de desaceleración
• Modo de disyuntor eficiente

Mantenimiento Simplificado

• Fácil mantenimiento
• Mantenimiento extendido
• Tanque de fluido de gran capacidad
• Bajo costo del ciclo de vida

Ficha Tecnica

• Motor: Cummins QSL9.3
• Potencia Nominal: 190 kW (255 hp / 258 ps) a 2,200 rpm
• Potencia Neta: 178 kW (239 hp / 242 ps) a 2,200 rpm
• Peso Operativo: 22,784 kg
• Tamaño Estándar de la Cuchara: 4.5 m³
• Fuerza de Arranque Estándar: 191 kN
• Altura de Descarga Estándar: 3,105 mm

Ficha Tecnica

Motor:

• Marca CAMC.
• Modelo CM6D18 345 40
• Potencia: 345 Hp. @ 1,900 rpm.
• Torque: 1,660 Nm @ 1,100 – 1,450rpm.
• Turbo Diesel 4 tiempos, intercooler, inyección directa, 6 cilindros en línea, 9,840 cc. Norma de Emisión EURO I

Transmisión:

• Modelo 8SDKy1981A – CAMC
• 08 velocidades hacia adelante, 01 de reversa.
• Tipo: Sincronizada – Servo asistida, palanca al suelo.

Relación :

• 12.07/8.35/5.67/4.07/2.96/2.05/1.39/1.00
• Reversa 11.24 Sistema Inyección Common Rail
• Torque (Nm) 1,700

Ficha Tecnica
